一：電弧光的產生及危害問與答
二：電弧光保護填補現有繼電保護體系的空白
三：A60智能電弧光保護系統
一：電弧光的產生及危害問與答；
1.什么是弧光放電？
答：當兩電極間電壓升高時，在電極最近處空氣中的正負離子被電場加速，在移動的過程中與其它空氣分子碰撞產生新的離子，這種離子大量增加的現象稱為“電離”?？諝獗浑婋x的同時，溫度隨之急劇上升產生電弧，這種放電稱為弧光放電?；」夥烹娨话悴恍枰芨叩碾妷?，屬于低電壓大電流放電。
弧光放電產生的條件是小間隙和大電流，如果增加間隙或減小電流，電弧將會(huì )消失。
2.電弧光是怎樣形成的？
答：電弧性短路起火：如將兩電極接觸后再拉開建立了電弧，則維持此10mm 長的電弧只需20V 的電壓。也就是說只要先接觸，之后又分開，很可能產生局部溫度很高的電弧而成為起火源。按電弧發生的不同部分可分為帶電導體間的電虎帶電導體與地之間的電弧和絕緣表面的爬電。
1）帶電導體間的電弧性短路起火：前邊講到短路起火時指出有兩種可能，其一是兩導體（如相線與中性線）接觸時因短路電流產生的高溫，使接觸點金屬熔化，之后金屬熔化成團收縮而脫離接觸的過程，在這種情況下可能建立電弧“又如線路絕緣水平嚴重下降，雷電產生的瞬態過電壓或電網故障產生的暫態過電壓都可能擊穿劣化的線路絕緣而建立電弧”“電弧性短路的起火危險遠大于上述金屬性短路的起火危險?！?br>
2) 接地故障電弧起火：由于“接地故障發生的幾率遠大于帶電導體間的短路”，所以“接地故障電弧引起的火災遠多于帶電導體間的電弧火災”。這是因為“在電氣線路施工中，穿鋼管拉電線時帶電導體絕緣外皮之間并無因相對運動而產生的摩擦，但帶電導體絕緣外皮與鋼管間的摩擦卻使絕緣摩薄或受損。另外，發生雷擊時地面上出現瞬變電磁場，它對電氣線路將感應瞬態過電壓”，此時“芯線上感應的瞬態過電壓是基本相同的，而電纜梯架則因接地而為地電壓”，所以，芯線對地的電位差較大。從摩損和電位差大兩方面分析，接地故障電弧起火率自然偏高。
3) 爬電起火：爬電是指電弧不是建立在空氣間隙中的電弧，而是出現在設備絕緣表面上的電唬例如電源插頭的絕緣表面上的一個或多個相線插腳和PE線插腳，它們之間的絕緣表面可能發生爬電。
3.電弧光在中、低壓開關柜內產生的主要因素是什么？
答：1）使用了不良性能的導電體
2）絕緣材料的損壞（包括：裂痕，進水，老化等）
3）人體或其他物品意外地接觸到帶電的物品
4）操作過程中的失誤或者設計或安裝錯誤
5）元件損壞，沒有良好的維修和保養設備
6）過電壓
7）電網結構的改變（系統容量增大、電纜應用增多）
4.國內外中低壓柜故障率如何？
答：據早期國外統計資料表明，每年每1000臺開關柜就有7臺遭到損壞，故障率0.7%。農村配電網的概率更高，達1.2%。據《高壓開關技術通訊》報道，單是手車柜，我國電力系統某年就有200多面柜燒毀。由于各國政府的重視和有關指令性文件、規程規定，俄羅斯和歐美等地的開關加裝電弧光保護比率，已經超過95％。國外著名的開關柜生產廠家，如GE、ABB、Siemens、Schneider等，其中低壓開關柜均有配套使用電弧光保護系統。
近年來，隨著國內電力工業的高速發展，中壓開關柜的應用數量越來越多，由于開關柜弧光短路故障引發的中壓母線故障也日益增多；另一方面，用戶對供電的可靠性要求也越來越高，國內一些專家也一直強調裝設專用中低壓母線保護的重要性，用戶也希望可以提供一種造價較低、原理簡單、適用于6 – 35KV的母線保護，以最大限度減少母線故障對設備的損害，提高供電可靠性。在這種背景下，電弧光保護系統在我國電力系統中的應用開始加速發展。
5.中、低壓開關柜內弧光的危害是什么？
答：電弧光不僅能引起絕緣物質燃燒，而且可以引起金屬（銅排、鋁排）熔化、飛濺，構成火災、爆炸的火源。電氣設備本身除多油斷路器、電力變壓器、電力電容器。充油套管等充油設備可能炸裂外，一般不會(huì )出現爆炸事故。但是以下情況可能引起空間爆炸。
1）周?chē)諝庥斜ㄐ曰旌衔?，在危險溫度或電火花作用下引起空間爆炸。
2）充油設備的絕緣油在電弧作用下分解或氣化，噴出大量油霧和可燃氣體，引起爆炸。
3）發電機氫冷卻裝置漏氣，酸性蓄電池排出氫氣等，形成爆炸混合物，引起空間爆炸。
中、低壓柜中弧光對人的危害：
1）弧光的光強約9000LUX，而人眼感受到的最大光強約300LUX，很容易使人的眼睛刺傷，使角膜上皮脫落，出現怕光、流淚、異物感、結膜充血等癥狀；
2）電弧爆炸造成的燒傷是最嚴重的傷害，主要來自于電爆時散發出大量的熱能輻射和飛濺的熔化金屬；再者就是衣物被點燃后燃燒和熔滴而造成的嚴重燒傷；
3）電爆時產生的巨響對聽覺的傷害和爆炸彈力對人體的傷害熱能和火焰是可以致命的傷害。
4）電弧周?chē)目諝庠诨」鈴娏逸椛渥饔孟?，還會(huì )產生臭氧、氮氧化物等有毒氣體傷害呼吸系統。
中、低壓柜中弧光對設備的危害：
眾所周知，弧光短路是配電網中最嚴重的故障，尤其是發生在中、低壓開關柜內部的情形，由于電弧電阻的原因，短路電流往往達不到過流速斷整定值而不能動作快速切斷故障，電弧持續燃燒的結果釋放出巨大的能量，從而造成災難性的后果：開關柜被嚴重燒毀. 開關柜的弧光短路故障，往往由于沒有得到及時清除，發展為中壓母線故障，其危害是非常嚴重的，象造成發電廠廠用電瓦解、重要用戶停電，更嚴重的導致多組開關柜同時燒毀的“火燒連營”事故等等，而近年來由于母線故障巨大的短路電流沖擊造成主變損壞也不少見，這些事故均造成重大的經濟損失。
6.各種燃弧時間下對設備造成的損壞程度有什么影響？
答：以下為國外的資料介紹的各種燃弧時間下對設備造成的損壞程度：
- 35 ms：沒有顯著的損壞，一般可以在檢驗絕緣電阻后投入使用。
- 100ms：損壞較小，在開關柜再次投入運行以前需要進行清潔或可能的某些小的修理。
- 500ms：設備損壞很?chē)乐?，在現場的人員也受到嚴重的傷害，必須更換部分設備更換才可以再投入運行。
因此切斷電弧故障的時間是關鍵，只有速度最快的電弧光保護系統才能提供最有效的保護辦法，保護的目標是在電弧光故障時保護人們的生命財產安全。
目前國內中、低壓柜母線保護的原理是是什么？
答：1）變壓器后備過流保護方案
目前應用最廣泛的中低壓母線保護方案，保護跳閘一般整定為 1.2-2.0s, 顯然不能滿足快速切除中壓母線故障的要求。
2)饋線過流元件閉鎖進線過流保護方案
近年來國外提出的利用微機過流保護實現的中低壓母線保護方案。保護動作時間為 300-400ms ，仍不能滿足 75ms 以?xún)瓤焖偾谐」舛搪饭收系囊蟆?br>
3)采用環流原理的高阻抗母線保護方案
國外某些重要工程曾采用的專用中壓母線保護方案，保護動作時間一般為 35-60ms 。這種方案接線復雜、對 CT 的要求高，安裝在 6-35KV 母線上有很多困難，也很不經濟。此外，這種由于其保護范圍由于受到 CT 安裝位置的限制，不能保護到發生故障幾率較高的電纜接頭處的故障，并且也不能提供故障定位。因此也不適合中壓母線保護應用。
現有的保護方案顯然不能滿足快速切除故障或保護覆蓋范圍要求的，迫切需求采用一種新型中、低壓母線保護系統，以解決中、低壓母線發生故障幾率較高、延遲切除故障導致故障發展、擴大，從而造成的巨大的經濟損失的問題。
7.電弧燒傷的醫療危害性是什么：
首先說明的是真正的電弧燒傷是終生難以治愈而且醫療植皮等成本驚人；
由于電流作用于機體的方式不同，臨床上，常見到的電燒傷主要有三種類型。一是電弧閃光燒傷；二是接觸型電燒傷；三是高壓電弧放電燒傷。
? 電弧閃光燒傷
高強度的電弧閃光所產生的熱能引起機體暴露部位，如面部和手部的燒傷。由于電流沒有通過機體，故很少發生深部組織的毀損。但有時眼部損傷的并發癥（如弧光性角膜損傷；白內障；視網膜脈絡(luò )膜損傷）。如引燃衣服（尤其是化纖織物）可致全身?yè)p傷。
? 接觸型電燒傷
此型電燒傷是一種復合性燒傷，電流通過人體不僅可引起局部性燒傷，而且也可引起全身性各系統與臟器的損傷。其損傷的嚴重程度決定于電流種類、頻率、強度、密度、接觸時間、電流在人體內的往路和受害者的功能狀態。
接觸型電燒傷的組織損傷與一般熱燒傷不同，有很多特點。
? 電燒傷創(chuàng )面的“入口”及“出口”呈口小底大壇子型立體損傷。
? 創(chuàng )面呈“多發性”，“跳躍性”和“節段性”分布。
? 各種組織（血管、神經、肌肉、皮膚、脂肪、肌腱、骨骼）的燒傷范圍和嚴重程度參差不齊
? 電損傷組織的原發性和繼發性壞死。
上述特點要非常注意，千萬不可由于體表皮膚創(chuàng )口小而低估了深部組織的燒傷范圍。一個體表面積僅1%的創(chuàng )口，有時會(huì )面臨截肢的結果。
另外，電接觸傷時，電流通過機體可直接損害循環、呼吸、神經等系統的臟器，導致各系統功能的嚴重紊亂，甚至器質性損傷，出現電休克；昏迷；呼吸、心跳驟停等癥狀，如現場立即實施有效的心肺復蘇技術，可緩解與復蘇部分傷者。這是搶救成功的首要環節。
高壓電弧放電燒傷及其特點：
高壓電弧放電燒傷（high voltage electric arcing burn）指人體與高壓電源之間引發高壓電弧，電流通過被擊穿的空氣間隙流入人體，從而引起電燒傷。
? 致死原因
電氣人員在檢修線路或高壓設備時，違反電氣操作基本原則，人體或手持物品接近高壓電源引起電弧放電，或誤爬帶電線桿，誤入帶電倉位等是常見的致傷原因。
在有高壓線經過的下方有房屋、樹木、動力火車等時人體不慎距離高壓電源過近，是遭受高壓電源電弧放電燒傷的又一原因。其電壓等級多為10KV以上的高壓電源。
? 致傷機理
人接近高壓帶電設備或高壓線時，人體與高壓電源之間僅相隔一空氣間隙。據高壓電理論解釋?zhuān)诟邏弘姀婋妶?chǎng)下，間隙中氣體原子接受外部能量后，游離的電子數量急劇增加。當人體和電源之間達到放電距離時，整個空氣間隙則被正負帶電離子所貫通，空氣由絕緣體轉入導電狀態，電流經空氣間隙進入人體，此時伴有弧光及聲音，電工學稱之為空氣間隙擊穿（也稱放電）。高壓2500°C~6000°C以上的伴發電弧可致熱力燒傷，電流進入人體可致“電接觸樣”電燒傷。
此類電燒傷實際上是一種電弧閃光加電流所致的復合傷。其燒傷點面積大，常伴較多的深層肌肉壞死，截肢率高，死亡率也高。
臨床表現
全身及內臟損傷的特點
高壓電弧放電燒傷與接觸型電燒傷均有電流通過機體（只是電流密度集中、分散的區別），故對全身各系統內臟的損害機理與反應有相同之處。不同處是其呼吸道吸入性損傷；全身系統性炎癥反應以及后期創(chuàng )面侵襲性感染有時比接觸型電燒傷更為嚴重。
局部損傷的特點
高壓電弧放電的弧光強度高達2500°C~6000°C以上，電流強度可高達幾十安倍。此型電燒傷和一般電接觸傷有不同之處，其燒傷點面積及Ⅲ°燒傷面積所占比例均大，電流進出口處組織毀損常被較大范圍的燒傷壞死組織所掩蓋，不像電接觸燒傷那樣明顯。深部組織壞死常呈“隱匿性”存在。肌肉組織廣泛壞死及合并感染，常導致全身性感染及急性腎功能衰竭，甚至危及生命。
二：為何講電弧光保護填補現有繼電保護體系的空白？
l 變壓器動穩定時間及中低壓母線保護動作時間的要求
國標規定的110 kV 及以上電壓等級的變壓器的熱穩定允許時間為2 s, 動穩定時間為0.25 s。但實際上, 在低壓側出口短路故障時過流后備保護切除動作時間往往在2 s 以上, 距變壓器的動穩定時間要求0.25 s 相差甚遠, 這也是造成變壓器損壞的重要原因。
l 現有的中低壓保護方式及存在的問題
變壓器后備過流保護
目前國內應用最廣泛的中低壓保護方式由于考慮到與饋線和母線分段開關的配合, 保護跳閘時間一般整定為1.0~1.4 s, 有的甚至更長, 達2.0 s 以上。這一動作時間遠遠不能滿足快速切除故障的要求。
l 饋線過流保護閉鎖變壓器過流保護
近年來利用饋線過流元件閉鎖變壓器過流保護的應用較為廣泛, 與變壓器后備過流保護方式相比其動作速度有了一定的提高, 典型動作時間為300~400 ms。但對于要求100 ms 以?xún)惹谐收系? 顯然不能滿足要求。
因此弧光保護填補了現有繼電保護的空白，也就是說目前繼電保護的電流電壓保護對電弧光沒有任何的保護功能；也說明了大量出現電弧光故障時，認為繼電保護“拒動”，實際上是常規電流低壓保護來不及動作電弧光故障就結束了；
三：A60智能電弧光保護系統問與答；
1.A60智能電弧光保護系統為何稱為智能系統？
答： A60弧光保護系統24小時的自我檢測和診斷以確保系統的先進性， A60裝置配有一個內置的自檢系統，在正常運行的情況下24小時不斷地自檢。這種獨特的自檢監視傳感器的狀態及整個光纖電纜和單元本身，不需要再定期檢測和使用額外的測試設備。該單元通過連接一個LED指示燈來顯示傳感器的狀態，利用用報警輸出繼電器在遠程也可以監視運行狀態。 A60裝置提供傳感器還具有自動校準功能，減少調試和測試時間。一旦安裝通電后，設備首先在校準模式下運行。該模式會(huì )根據周?chē)沫h(huán)境在固化的整定值上小范圍調整光感應和壓力波的閥值。綜上所述，A60弧光保護系統實現了全系統的智能化，而且完全實現了和智能電網和智能變電站的無縫兼容；
2.A60智能電弧光保護系統為何稱為第四代系統，前三代是什么系統模式？
答：首先前三代電弧光保護系統是指：
第一代弧光保護裝置均采用弧光傳感器采集到的光信號后轉換成模擬量信號（如4-20mA）傳輸到擴展單元后再送到主控單元把模擬量轉換為數字量后，再經過主控單元計算判定后執行跳閘；中間信號采集、變換、中間傳輸、執行跳閘等環節過于冗余，比較費時，實際跳閘出口整體動作時間時間往往比較長；應該高達數十毫秒市場產品為UTU RIZNER(OEM UTU);
第二代弧光保護裝置采用弧光傳感器采集到光信號并轉換為數字信號，數字信號經過數據線傳輸再送到主控單元， 主控單元進行計算判定后執行跳閘；中間信號采集、變換、中間傳輸、執行跳閘等環節過于冗余，也比較費時，實際跳閘出口時間往往在數十毫秒；市場產品為ABB(REA100)SCHNEIDER(VAMP221);
第三代弧光保護裝置系列采用弧光傳感器直接采集光信號后到就地的弧光保護裝置，就地弧光保護裝置直接執行跳閘。無信號變換、擴展單元等延時環節，真正做到了數毫秒級高速跳閘；市場產品ARCTEQ(AQ100)HUATECH(AP900)Littelfuse(PGR8800\D1000);
第四代A60智能電弧光保護系統徹底擺脫了電流模擬量的采集，大幅度減少了系統動作延時，創(chuàng )新性的提出了壓力傳感器與弧光傳感器二合一的復合傳感器技術；對于電弧光保護系統1ms都具有巨大的工程應用意義，A60系統整體動作時間將高達2-3ms,遠遠領先與第一代 第二代 第三代的產品序列；另外其具有代表性的第四代產品的技術特點，還包括：
A60電弧光保護系統高度的模塊化、集成化、智能化，不再區分主單元、擴展單元，電弧光弧光模塊、電流單元、跳閘單元等不再分立，完全集成化一臺設備；另外，A60承載了：
?GE全球專利技術，先進高速的光感應和壓力波傳感器，超高速智能電弧光監測系統；
?檢測到弧光信號到跳閘時間快達1ms，大大的減少人員傷亡及設備損壞，提高了系統的正常運行時間；
? 24小時連續不間斷的電弧光監測，最大限度的完成對人身安全和設備的實時保護；
?連續智能的健康監測包括光學傳感器、光纖電纜、控制單元以確保系統自身的安全可靠；
?采用大容量固態繼電器輸出直接連接到斷路器跳閘回路，極大地提高了運行速度；
?可選的外部電流狀態量閉鎖輸入，多級監測最大限度減少誤跳閘的可能性；
? DIN導軌安裝簡單，自動配置、自動校準傳感器無需額外的軟件設置；
?多單元連接及直接傳輸跳閘的能力，以確保復雜應用系統的最佳覆蓋范圍；
?無需安裝額外CT，完全實現與智能變電站無縫兼容，降低成本、安裝及調試時間；
?適用于新建及改建項目；
3.A60智能電弧光保護系統的應用范圍？
答：A60智能電弧光保護系統可以應用110Kv一下，所有的電網系統變電站、發電廠以及工業變配電所，特別對供電安全要求較高的數據中心、醫療、實驗場所等一級負荷的廠站；
具體：
?中壓供配電系統
?工礦業、石油石化、交通運輸、航空航天等供配電系統
?適用于新建及改建項目
4.A60智能電弧光保護系統的的容量及設置？
答：
?每個單元裝置最多可以配置5個弧光傳感器用于開關柜的全范圍覆蓋；
?5個大容量超高速跳閘的固態繼電器輸出，6A；
?6個數字量輸入；
?弧光傳感器自動校準無需要補償；
?3個LED指示燈，用于狀態、跳閘和故障指示
?就地和遠方復位功能；
?通過滑動按鈕和撥碼開關來設置裝置；
5.A60智能電弧光保護系統采用了怎樣獨特的判據和動作過程？
答：
電弧光故障是電流通過電離空氣瞬間釋放巨大電能的放電現象?；」庠谇Х种幻氲臅r(shí)間內產生的高溫可以達到35,000°F，使固態銅轉變成氣態離子體積擴大67000倍，引起劇烈爆炸。如果有足夠的電能去維持短路，弧光可以一直保持。這種特殊的電力故障類型需要快速、可靠的弧光檢測系統進行監測，以避免人員傷亡及設備的嚴重損壞、維修及替換的成本，同樣也可以減少電源系統的停運時間。
電弧光故障產生能量的大小直接取決于電弧光的產生及延時，所以考慮弧光的監測方案，必須以毫秒為單位進行計數才具有工程應用的意義。
A60智能電弧光保護系統采用獨特的檢測方式，在產生電弧光時，檢測光和壓力波信號，可實現更可靠、更安全、更快速的動作時間去減少電弧產生的總能量。利用特有的電弧光光感應方法，多功能A60能夠最快以1ms的速度可靠地檢測、接收電弧光并出口動作，完成整體動作過程。
作為一個獨立的電弧光檢測多功能裝置，A60也提供了廣泛的、可擴展的級聯系統用于中壓開關柜和電動機控制中心的應用。
6.A60智能電弧光保護系統采用了怎樣先進的的復合傳感器技術，其原理是什么？
答：首先采用了光感應和壓力波檢測的全球領先的傳感器技術；
A60智能電弧光保護系統采用GE專利的光感應和壓力波信號傳感器，高速、可靠的預警和處理電弧光故障的發生。
根據已知的光感應和壓力波獨特的物理特性，GE專利的傳感器能夠探測到并發出一個觸發信號，以在低于2ms時間內識別電弧光，顯著地減少了電弧光信號采集和壓力波的捕捉延時。 A60裝置還提供傳感器自動校準功能，減少調試和測試時間。一旦安裝通電后，設備首先在校準模式下運行。該模式會(huì )根據周?chē)沫h(huán)境在固化的整定值上小范圍調整光感應和壓力波的閥值。
具體來說，傳感器通過裸露的光纖和一個膜片系統檢測這兩個關鍵因素（光感應和壓力波）。光纖將傳感器感應到的弧光信號通過高速光通道輸入給A60裝置，對應的LED燈亮。同時傳感器的膜片系統吸收電弧光故障前的壓力波（燃燒爆炸前的空氣壓力驟增），并由同根光纖的光通道傳輸給A60裝置。在電弧光真正發生的時候，由于光感應、壓力波的膜片振動，以確?？煽?、高速的檢測電弧光故障。這是一種獨特的光感應和壓力波的檢測方式。
7.A60智能電弧光保護系統的輸入輸出在工程中的應用？
答：A60裝置包括6個光電隔離的干接點輸入。數字量輸入在工程應用中可實現菊花鏈式連接，并對多個繼電器進行遠程控制。多功能A60裝置包括5個超高速固態輸出繼電器（60us）可被直接連接到開斷設備，例如斷路器、行程開關用于跳閘，以及作為信號量送給其他設備。利用固態輸出節點，可以確?？焖夙憫蜏p少故障延時，極大的降低了電弧光產生的總能量。同時多功能A60也包含一個告警出口，提供遠方弧光告警功能。
8.A60智能電弧光保護系統能實現智能變電站過程層在線監測系統的功能嗎？
答：首先，A60智能電弧光保護系統是24小時的在線監測電弧光的系統，并且不需要輸入模擬量的電流作為閉鎖信號，如果必須實用電流量閉鎖，則可以輸入電流狀態量作為閉鎖信號；
不僅如此，A60智能電弧光保護系統還不間斷的自我檢測和診斷以確保系統的可靠性， A60裝置配有一個內置的智能自檢系統，在正常運行的情況下對自身健康狀況進行不斷地自檢。這種獨特的監視傳感器的狀態及整個光纖電纜和單元本身，不需要再定期檢測和使用額外的測試設備。該單元通過連接一個LED指示燈來顯示傳感器的狀態，利用用報警輸出繼電器在遠程也可以監視運行狀態。
9.A60智能電弧光保護系統在變電站中是如何配置的？

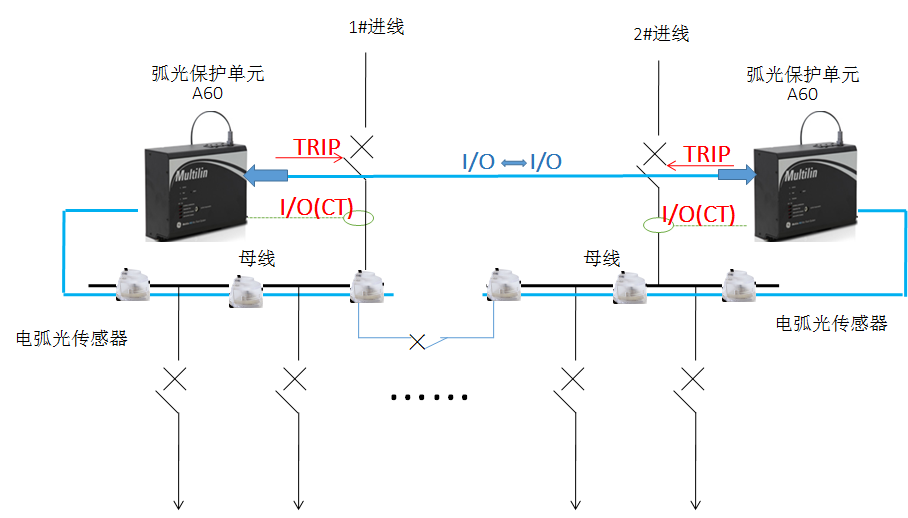

答：工程項目中的 參考配置案例為：
10.A60智能電弧光保護系統的安裝方式？
答：
方便快捷的DIN導軌安裝；A60裝置適用于新建及改建項目，作為一個獨立的單元， A60裝置通過DIN導軌安裝在中壓控制開關柜內或者電機控制中心。
每個獨立的單元最多配置5個弧光傳感器，傳感器應安裝在可能產生電弧光概率最大的位置，一般為母線室。具體位置要根據項目要求來確定。
11.A60智能電弧光保護系統的技術參數是怎樣的？
答：工作電源：
100—240Vac 50/60Hz
125—250Vdc 50/60Hz
100—300 Vdc 50/60 Hz
電源消耗
最大功率：10W
輸出：
固態繼電器輸出
最大持續電流： 6A
操作時間： 60us
定制和實施： ANSI C37.90 30A
SSR分斷能力
斷開電流 120Vac： 6A
斷開電流 240Vac： 6A
斷開電流 30VDc： 6A
FORM-C(自檢報警輸出)
斷開電流 120 V AC：6A 常開
斷開電流 240 V AC：6A 常開
數字量輸入
6個獨立的干接點輸入
額定電壓時的消耗電流：10mA@24V
輸入阻抗： 1MΩ
類型： 干接點
傳感器輸入
5個獨立的自我監視輸入
SMI接口 雙面，2.20mm，光纖
最大彎曲半徑25mm
使用環境
操作溫度：-40 °C — +60 °C
濕度：95%（非冷凝）@55℃
高度：最高2000m
過壓類別：II
防護等級：IP40
環境評級：60℃
污染等級：II
類型1
注意：安裝最終不得超過IP40.
11.A60智能電弧光保護系統的工業測試認證包括哪些項目？
答：工業測試認證
測試 標準 等級
絕緣耐壓 EN60255-5 2.3KV
沖擊耐壓 EN60255-5 5KV
絕緣電阻測試 EN60255-5 500VDC
阻尼振蕩 IEC61000-4-18IEC60255-22-1 2.5KV CM，1KV DM
靜電放電 EN61000-4-2/IEC60255-22-2 等級4
接地抗干擾 EN61000-4-3/IEC60255-22-3 等級3
快速瞬變干擾 EN61000-4-4/IEC60255-22-4 Class A和B
浪涌抗擾度 EN61000-4-5/IEC60255-22-5 等級3&4
射頻傳導抗擾度 EN61000-4-6/IEC60255-22-6 等級3
輻射和傳導放射 CISPR11/CISPR22/IEC60255- 25 Class A
正弦振動 IEC60255-21-1 Class 1
沖擊碰撞 IEC60255-21-2 Class 1
振動 IEC60255-21-3 Class 2
電磁場抗擾度 IEC61000-4-8 等級5
電壓驟降和中斷 IEC61000-4-11 0，40，70，80％驟降，250/300周期中斷
環境（低溫） IEC60068-2-1 -20°C 16小時
環境（低溫庫） IEC60068-2-1 -40°C 16小時
環境（干熱） IEC60068-2-2 85°C 16小時
相對濕度循環 IEC60068-2-30 6天2次交變
接地抗干擾能力 IEEE/ANSIC37.90.2 20V/m80—1Ghz
CE標準電壓兼容性 EN60255-5/EN60255-27
電磁兼容性 EN61000-6-2/6-4
國際標準組織 注冊質量程序制造 ISO9001
12.A60智能電弧光保護系統是如何選型的？
答：A60選型表
|
A60 |
E |
H |
* |
* * |
描述 |
|
語言 |
E |
英語 |
|
輔助電源 |
H |
125 - 250V DC / 100 - 240V AC, 50/60 Hz |
|
傳感器 |
X |
Qty 0 to 5 - 6ft Sensors |
|
|
X Qty 0 to 5 - 12ft Sensors |
|
|
|
|
|
|
|
|
|
X Qty 0 to 5 - 18ft Sensors
注意：A60裝置最少要接一個傳感器，最多可接5個
