C30 問與答
1. C30可編程邏輯控制器應用范圍是哪些？
答：間隔控制、變電站自動化、可編程邏輯控制、UR I/O擴展模塊等等；
2.C30可以再變電站中作為保護使用嗎？
答：C30控制器在變電站中可以作為測控裝置應用，單不包括模擬量的測量包括電流、電壓等，只用作I/O量測控，也可用于變壓器非電量重瓦斯、輕瓦斯、高溫、超溫等保護信號的接入，并提供保護跳閘功能；
3. C30控制器有哪些技術優勢？
答：(1)適用于所有變電站自動化應用要求的功能強大的FlexLogicTM編程
I/O能力超過普通保護繼電器
(2)可擴展的輸入和輸出，并增加與其他變電站設備的直接I/O通訊功能
(3)高效且靈活的信息訪問－多種通訊選擇和多種規約選擇（工業等級
的PLC中不具備的功能）
(4)使用快速通訊減少接線與安裝成本－繼電器間的輸入與輸出數據交
換實現繼電器與繼電器之間的交互
(5)精巧的結構設計降低安裝空間要求－多功能裝置集成保護與控制功能，
裝置還配有可編程按鈕， 狀態指示LED以及通訊接口
(6)節約維護成本并簡化維護過程－模塊化結構設計，通用硬件，減少備
件的庫存量，即插即用模塊
(7)應用具有極強的靈活性－多I/O選擇，可編程邏輯（FlexLogicTM），模
塊化設計，可以滿足用戶特殊的應用要求
(8)縮短系統事件分析時間并降低成本－順序事件報告、錄波、數據記錄、
IRIG-B時間同步
(9)嵌入IEC61850規約－無需外部規約轉換設備
4. C30可編程控制器可以實現哪些功能：
答：（1）保護和控制功能
用戶定義的保護功能、可編程邏輯、計時器、計數器、分布式邏輯、遠方I/O擴展、最多可配備96個數字輸入和64個數字輸出、變送器I/O（RTD, dcmA）
（2）監視功能
1024個帶時標順序事件記錄；
（3）通訊功能
網絡(luò )選擇－以太網-光纖（可選擇冗余配置），RS485，RS422，多種規約－IEC 61850，DNP 3.0級別2，Modbus RTU，Modbus TCP/IP，IEC 60870-5-104，以太網全球數據（EGD）、直接I/O-UR繼電器之間的二進制數據交換
（4）用戶接口和編程功能
就地訪問通過前面板顯示屏和小鍵盤，就地PC訪問通過RS232接口，用戶可編程就地顯示屏、LED和按鈕，使用FlexLogicTM實現用戶個性化保護與控制功能
繼電器配備EnerVista LaunchPad軟件包－簡化繼電器的設置和編程
其中:
（1）保護和控制
C30控制器系統是一種數字式IED，是嚴格按照變電站應用環境條件設計制造的邏輯控制器。該控制器可用于擴展保護裝置的I/O配置，并可取代現有的事件順序（SOE）記錄器。C30所具有的I/O能力遠遠超出普通保護繼電器的I/O能力它可以對可編程邏輯提供快速和確定性的執行。通過使用由各種邏輯元件支持的圖形化編程工具，C30的使用和配置變得簡單易行。C30具有完備的控制、自動化、I/O擴展和數據采集功能，C30是下列應用的理想選擇：間隔控制、變電站自動化、遠方I/O、C30作為一種數字式遠方保護設備還具備獨特的功能，它最多可傳輸32個信號，這些信號可用于直接轉換跳閘（DTT）、就地后備和斷路
器失靈跳閘。
I/O能力：
C30具備多種I/O配置，可以滿足最復雜的應用需要。C30屬模塊化設計，所以配置和功能升級十分簡單。
數字I/O
C30最多可配備96個數字輸入（系統電壓額定值最高250V）和64個數字輸出，這些輸入與輸出可用于監視和控制變電站或其他保護應用中的各種輔助設備。數字I/O插件的類型包括：以跳閘確定額定值的A型、C型以及快速C型模塊，它們或具有直流電壓和電流監視功能，或不具有直流電壓和電流監視功能。機械閉鎖輸出可用于提高聯鎖應用的安全性，并可代替機械開關。所有數字I/O的動作速度均小于4ms，且既支持濕觸點，也支持干觸點。
變送器 I/O
RTD和dcmA插件可用于監視系統參數，例如，溫度、振動、壓力、風速和流量等。模擬輸出可用于從控制器至SCADA系統、至可編程邏輯控制器（PLC）或至其他用戶接口設備（例如，面板顯示屏）的硬接線。
遠方 I/O
遠方 I/O功能提供一種手段，使用它可以在UR系列繼電器或其他符合IEC61850標準的 IED或控制器之間共享數字點狀態信息。借助于IEC61850 GSSE和GOOSE通信（或UR早期版本中的UCA 2.0規約），可實現遠方輸出接口與其他UR裝置遠方輸入的無縫連接。建議在分布邏輯和I/O中使用安全對等通訊方式來設計較復雜的方案。
直接 I/O
這一功能實現若干個UR IED之間通過專用的光纖（單?；蚨嗄＃?、RS422、G703或C37.94接口交換二進制數據。由于在這種方案中IED是采用一種環形或冗余（雙）環形的直接連接，因而無需切換設備。這一特性可以進行速度優化
并可以應用于分布邏輯或用于單繼電器機箱輸入/輸出配置的擴展。
（2）監視和測量
諸如錄波、事件記錄和數據記錄等診斷功能與EnerVista軟件工具的結合大大縮短排除故障時間并簡化在發生系統故障時報告的生成過程。
錄波
C30最多可配置64個錄波通道，這些通道可以監視所有物理I/O點或內部數字和模擬變量。波形跟蹤和數字狀態功能提供電力系統及特定觸發事件過程中所捕捉操作數據的可視顯示。采樣速率可以達到64次采樣/周波，在繼電器中可存儲64個故障記錄。
事件記錄
以0.5ms數字輸入掃描速率捕捉最近的1024次事件，并提供SOE（順序事件）記錄功能。使用EnerVista軟件工具可以綜合來自多個裝置的事件記錄，并使用IRIG-B時間同步特性對系統中UR繼電器的所有事件記錄進行時間同步，以便
實現更精確的故障分析和更快捷的故障排除。
數據記錄器
一般性運行數據可以最多配備16個數據記錄通道，每個通道的采樣速率都是可由用戶進行配置的，采樣速率可以從1秒到1小時。所有的數據都存儲在非易失性存儲器之中，所以，在控制器失電的情況下信息依然可以保持。所有數
據通過EnerVista很容易查找并進行分析。
（3）通訊
C30支持多種通訊媒介和規約，兼容新的和現有的通訊設備與設施。組網選擇包含光纖以太網（可選擇冗余配置）和RS485接口。隨著高速的用于繼電器間通訊
的LAN網的出現，可以借助LAN網通過遠方I/O傳送裝置之間的控制信號，這樣的通訊方式將省去大量的內部控制接線。C30支持的規約包含IEC61850，DNP 3.0，Modbus RTU，Modbus TCP/IP和IEC60870-5-104。這些規約的使用使C30與變電站自動化系統的連接變得簡單易行，而且，這些規約集成在C30內部無需外部的規約轉換設備。
與內置IEC61850規約的互操作性
IEC 61850是一種新的國際標準，它適用于變電站中智能設備間信息交換及互操作方案。使用符合IEC 61850標準要求的C30可使變電站的保護和控制應用降低成本并簡化工程設計、調試及維護過程。在執行UCA2.0的7年過程中，GE
公司一直處于領先地位，而現在GE公司又率先開始采用IEC61850標準IEC61850標準的采用實現多廠商IED裝置的無縫連接。除裝置的互操作性外，這些規約還被設計成通過LAN而不是通過至RTU的分散布線對變電站進行控制。以太網上點對點的通訊方式實現對若干個IED的分布式控制，而這種控制方式無需RTU對遠方SCADA主站的連接。高速的信息傳輸省去大量昂貴的硬線連
直接I/O通訊
這一功能實現了若干個UR IED之間通過專用的光纖（單?；蚨嗄＃?、RS422、G703或C37.94接口交換二進制數據。由于在這種方案中IED是采用一種環形或冗余（雙）環形的直接連接，因而無需切換設備。
（4）用戶接口和可編程
使用用戶可編程按鈕可執行手動控制、操作斷路器或閉鎖功能。通過使用由可編程按鈕控制的機械鎖定輸出可以取代外部開關及雙位置繼電器。隨C30供貨可提供7個用戶可編程控制按鈕（3個為標準配置、另外4個為可選配置）和12個外型較大的用戶可編程按鈕（可選配置）。每個按鈕的控制作用均可通過編程實現，而且按鈕操作可直接記錄到事件順序記錄中。該記錄對于故障排除起到一種輔助作用。按鈕可以加注標簽，其功能清晰可見。
FlexLogicTM
FlexLogicTM的使用大大簡化了C30控制器的編程過程和使用過程，真正實現強大而且靈活的保護與控制解決方案。FlexLogicTM的應用使輔助元件的應用以及接線要求降低到最低水平，也就是說它的應用使復雜的方案變得簡單易行。確定輸入、元件、以及輸出關系的邏輯可以根據現場的實際情況，通過使用邏輯方程在現場按順序進行編程處理。遠方I/O與就地硬件的配合可以在內部實現，或通過通訊接口實現。如果通訊接口實現配合，那么，其它繼電器也可以使用分布式FlexLogicTM。UR繼電器的觸點輸入輸出能力也可以擴展。
5.請C30在工程中如何進行應用案例的配置？
答：

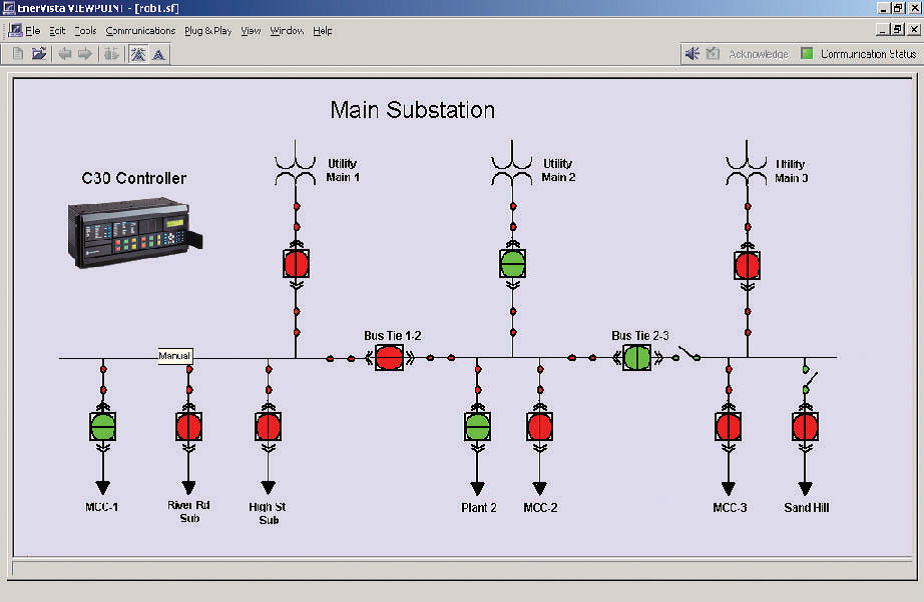

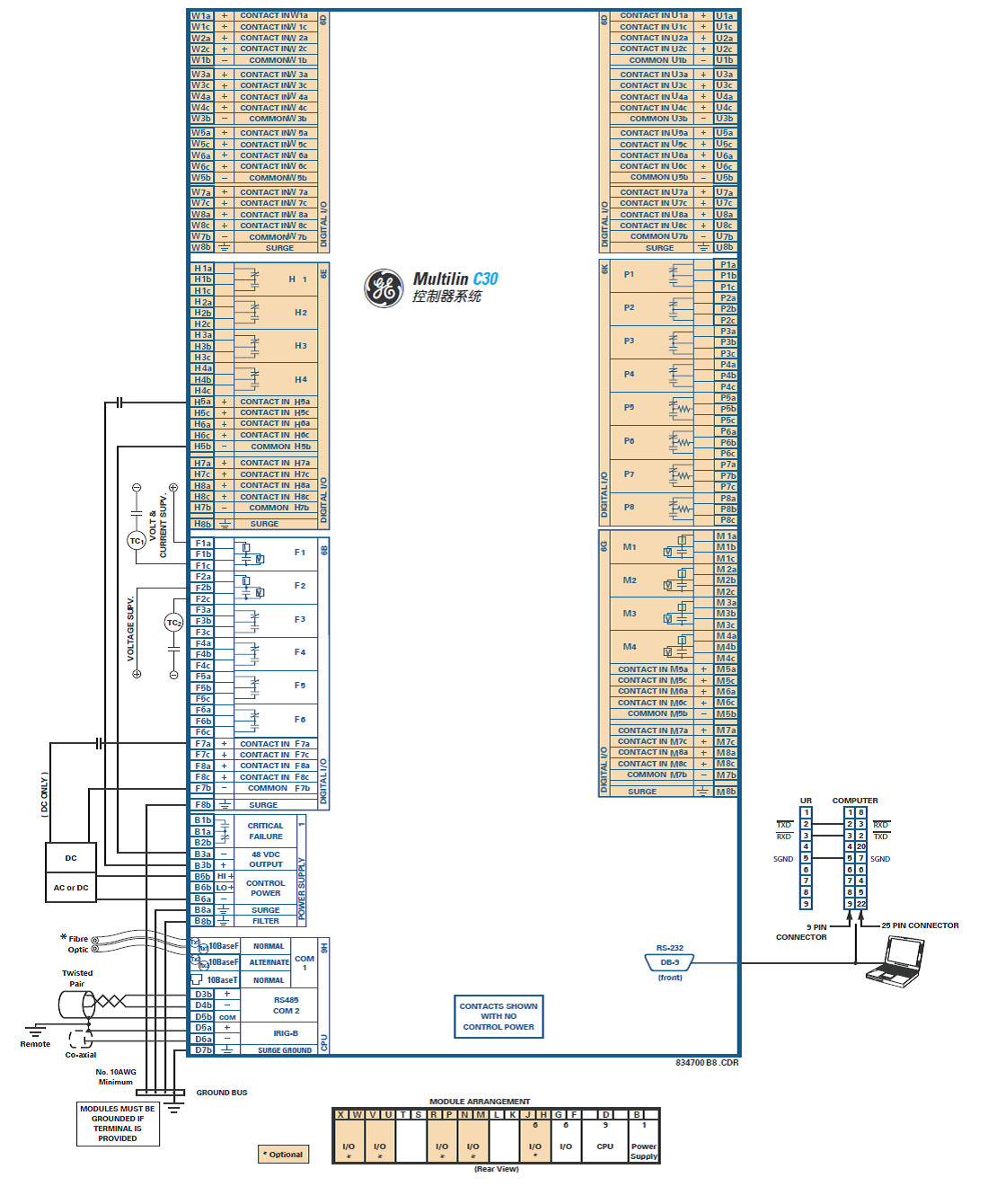

6．請示例C30典型接線圖？
