答：作為獨立的裝置用于集成式斷路器監視和控制多斷路器配置（包括一個半斷路器及環形母線）、自動母線切換方案、間隔控制器以及在變電站綜合自動化系統、工業控制系統中作為組成元件展開應用；
答：基本上可以，C60包含了電流電壓模擬量、I/O量的采集，但C60也可以進行保護功能的邏輯可編程，作為保護應用依然是可行的；
答：（1）斷路器監視－通過模擬I/O、完備的測量功能、斷路器拉弧電流和跳閘計數器來監視斷路器的工況
（2）可擴展的輸入/輸出，增加與變電站其他設備的直接I/O通訊
（3）高效靈活的信息訪問－多種通訊選擇和規約
（4）使用高速通訊降低配線與安裝成本－繼電器間輸入與輸出數據交換實現繼電器與繼電器的交互
（5）應用的靈活性－多I/O選擇，可編程邏輯（FlexLogicTM）
（6）簡化維護過程并節約成本－模塊化設計、公共硬件，減少備品備件庫
存、即插即用模塊
（7）通過緊湊的設計減少安裝所需空間－多功能裝置集成保護和控制功能，可編程按鈕和狀態LED以及通訊接口
（8）縮短系統事件分析時間并降低成本－順序事件報告、錄波、數據記錄、
IRIG-B時間同步
（9）內置IEC 61850規約－無需外部規約轉換設備
4.C60具有哪些保護和控制功能？
答：C60保護和控制功能為：
斷路器失靈
自動重合閘
同期檢查
全功能雙斷路器控制
相欠電壓、輔助過/欠電壓
相、靈敏接地、或接地及中性點過電流
靈敏方向功率
最多可配置96個數字輸入和 64個數字輸出
變送器I/O（RTD， dcmA）
5.C60具有哪些監視和測量功能？
答：具體包括：
跳閘回路監視
斷路器工況監視，包括斷路器拉弧電流（I2t）和跳閘計數器
測量－電流、電壓、功率、電能、頻率、需量（電流、功率）
錄波－每個周波64次采樣，最多64次記錄
事件記錄－1024次帶時間標記的事件記錄，0.5ms數據輸入掃描
數據記錄－用戶可選擇采樣速率，最多16個通道
故障測距
6.C60具有哪些用戶接口和編程功能？
答：用戶而就地訪問通過前面板顯示屏幕和小鍵盤，就地PC訪問通過RS232接口
用戶可編程就地顯示屏、用戶可編程LED和按鈕
使用FlexLogicTM、FlexCurvesTM和FlexElementsTM，實現用戶化保護與控制功能
繼電器配備EnerVista LaunchPad軟件包－簡化繼電器的配置和編程過程
7.請詳細介紹C60的保護和控制功能？
答：C60斷路器保護系統是變電站應用中的一種定型控制器，該控制器是一種集成式裝置，它可以提供完備的斷路器保護、控制和監視功能。C60能夠快速并確定性地執行變電站自動化應用中的可編程邏輯。由多個邏輯元件支持的圖形化可編程工具配合C60使用，這使C60的使用和配置變得更加簡單易行。
C60可以完成的保護和控制功能包括：
母線自動切換方案
間隔控制器
多斷路器配置
斷路器失靈
應用C60中配備的兩個獨立的斷路器失靈保護功能可檢測單相及三相跳閘方案中的斷路器失
靈條件。斷路器失靈功能用于確定一個接受跳閘指令的斷路器在規定時間內是否已將故障清除，如果確定故障未被清除，那么，就必須執行再次跳閘。C60提供所需要的電流源輸入，數字輸入和數字輸出并提供相關元件來執行斷路器失靈保護功能。啟動和閉鎖通過輸入觸點或外部通訊接口執行。 當線路與變電站的連接方式是一個半開關或環形母線配置，那么，使用C60就可以對變電中的相關斷路器執行完全獨立的斷路器失靈控制。
斷路器控制
C60可以對一個或兩個斷路器實施就地控制。該功能可通過遠方通訊或就地接點輸入執行。斷路器的基本監視功能包括斷路拉弧電流監視、斷路器閃絡(luò )及斷路器極性差異監視。斷路器的位置由面板上的LED指示。
自動重合閘
繼電器配備單相和三相自動重合閘功能，該功能可同時控制兩臺斷路器并可執行順序重合操作。
同期檢查
同期檢測元件的典型應用場合是系統的兩個部分至少通過系統中的另外一個點相連接，它們的連接是通過一個或多個斷路器的合閘實現的。C60能夠提供所需要的電壓源輸入，數字
輸入和數字輸出，以及相關元件來監視兩個斷路器之間的電壓幅值差、相角差和頻率差，以便執行同期檢測。在一個半斷路器或者環形母線系統中，使用C60可以對相關線路的斷路器實施完全獨立的控制。
多斷路器應用
C60支持多斷路器母線配置，例如一個半斷路器或環形母線配置。繼電器最多可接入4個CT，而這些CT信號又在內部總和起來。內部求和的主要優點是單個電流可用作為附加信息或作為基于單個電流動作的附加保護功能。
過電流元件
繼電器配備基本的過電流后備保護功能。IOC和TOC功能可用于相、中性點和接地/靈敏接地
電流保護。繼電器配備多條標準時間曲線，其中包括3條IEEE，4條IEC，4條GE IAC，I2t，定
時限和4條用戶可編程曲線。
電壓元件
繼電器配備相欠電壓元件，每個元件具有三個獨立的相欠電壓分量。此外，繼電器還配備輔助過電壓和欠電壓元件。
靈敏方向功率
此兩段式元件可響應三相有功功率，它可用于逆功率和低正向功率檢測?？烧{特性角和最小操作功率提供多種動作特性。

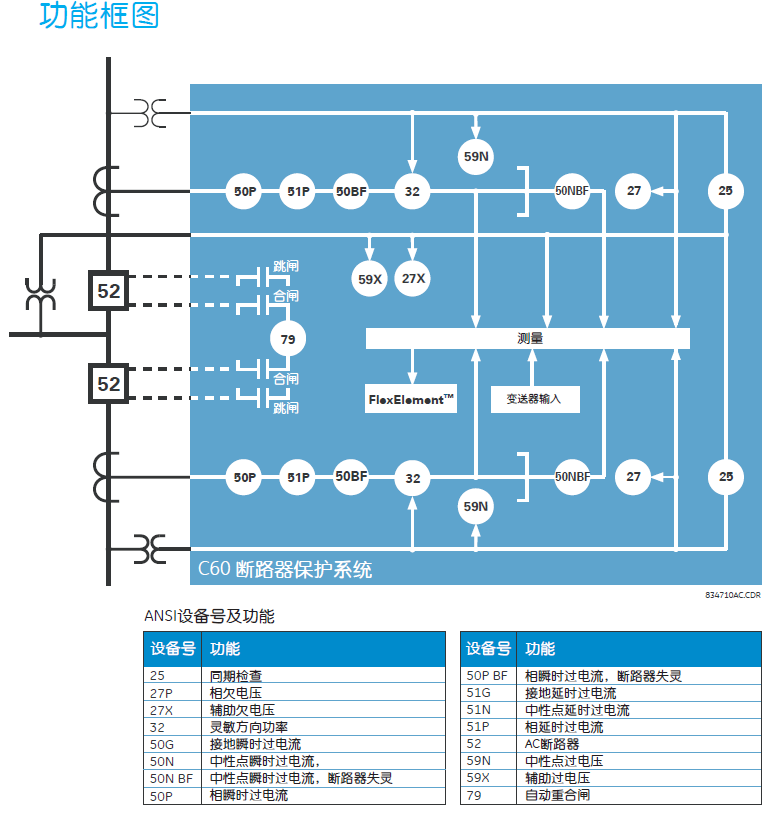

8.請繪制C60功能示意圖：
答：
9.C60最多可以配置多少CT VT?
答：C60最多可配置8個電壓和16個電流輸入，它可以滿足斷路器的各種保護應用要求。C60可以配置一個具有靈敏接地輸入的CT模塊，該模塊在高阻抗接地系統中可提供接地故障檢測。
10.請分別介紹C60所具有的I/O能力？
答：C60繼電器I/O可進行多種配置，所以可以滿足最復雜應用的要求?？蓴U展的模塊化設計易于配置和未來升級。
數字I/O
C60最多可以配置96個數字輸入（用于電壓額定值最高為250V）和64個數字輸出。它們可用于監視和控制變電站內或其他保護應用中大量的輔助設備。數字式I/O模塊的類型包括以跳閘確定額定值的A型、C型、快速C型，鎖定型及固態型，它們或具有直流電壓和電流監視功能，或不具有直流電壓和電流監視功能。機械鎖定輸出可用于設計安全聯鎖方案并取代機械開關。所有的數字I/O模塊都具有低于4ms的動作速度，I/O模塊既支持濕接點也支持干接點。
變送器I/O
RTD和dcmA模塊可以用于監視系統參數，例如，溫度、振動，壓力，風速和流量等。模擬輸出可以用于從控制器到SCADA系統、到可編程控器（PLC）或者到其他用戶接口設備（例如，面板顯示屏）的硬線連接。
遠方I/O
遠方I/O功能提供一種手段，使用它可以在UR系列繼電器或其他符合IEC61850標準的 IED或
控制器之間共享數字點狀態信息。C60的遠方輸出與其他UR系列裝置的遠方輸入可以通過符合IEC61850標準的GSSE和GOOSE通訊系統（或UR系列早期版本中的符合UCA 2.0標準的通訊系統）進行無縫連接。建議在分布邏輯和I/O中使用安全對等通訊方式來設計較復雜的方案。
11.請詳細介紹C60所能提供的監視和測量功能？
答：C60配備對所有AC信號的高精度測量與記錄功能。電壓、電流、功率測量作為繼電器的標準配置功能已經在繼電器之中安裝?？偛ㄐ蜶MS幅值或基波頻率RMS幅值和角度（相量）等電流參數C60也可測量。諸如錄波、事件記錄、數據記錄等診斷功能與EnerVista軟件工具結合使用可以大大減少故障的排除時間，并能夠在出現系統故障的情況下簡化報告的生成過程。
錄波
C60最多可配置64個錄波通道，這些通道可以監視所有物理I/O點或內部數字和模擬變量。波形跟蹤和數字狀態功能提供電力系統及特定觸發事件過程中所捕捉操作數據的可視顯示。采樣速率可以達到64采樣/周波，在繼電器中可存儲64個故障記錄。
事件記錄
以0.5ms的數字輸入掃描時間捕捉最近的1024個事件，以提供SOE記錄功能。使用EnerVista
軟件工具可以匯集來自多個裝置的事件記錄并使用IRIG-B時間同步特性對整個系統的UR繼電器的事件記錄進行時間同步以便實現更精確的故障分析和更快捷的故障排除。
數據記錄
最多可配置16個數據記錄通道用于基本操作數據，用戶可編程采樣速率，從1秒至1小時。所有數據存儲在非易失存儲器中，所以繼電器斷電時信息仍能保持。所有數據通過EnerVista很容易查找并進行分析。
VT熔斷器失靈
使用VT熔斷器失靈功能可發出報警和/或閉鎖元件。一個或多個熔斷器熔斷會(huì )引起部分或全
部失壓，而這種情況會(huì )引起有些元件的誤動。VT熔斷器失靈保護功能可以閉鎖的元件包括電壓制動過電流保護元件和方向電流保護元件。
斷路器工況監視
C60的斷路器工況監視功能具備追蹤斷路器每相接點磨損狀況的能力，它可以通過模擬I/O監視斷路器輔助系統， 通過數字計數器監視斷路器的操作，使用C60可以執行斷路器工況的基本監視功能。 C60可以發出早期警告，甚至可以基于斷路器廠商給出的最大門檻執行操作。特別應提到的是，斷路器每相的拉弧電流（I2t）可以就地也可以遠方進行測量，測量數據可以存儲在錄波文件之中，也可以存儲在數據記錄之中。
12．請詳細介紹C60所具有的用戶接口和可編程的能力？
答：C60前面板配備功能強大的就地人機接口。就地顯示屏用于監視、狀態信息顯示、故障診斷以及控制器配置。當用戶設定的條件滿足時，顯示屏即會(huì )顯示出用戶可配置信息（文本信息與被激活數據的結合）。小鍵盤的使用方便了繼電器設定值的訪問和修改。
使用裝置上提供的48個用戶可編程LED可以取代外部信號等裝置，這些LED可用于顯示重要
的狀態信息。 另外，裝置上還配有14個預先編程的LED及用戶化LED標簽。裝置的前面板上還提供一個用于就地PC訪問的RS232接口，該接口與EnerVista Launchpad軟件配合使用可以實現對繼電器方便快捷的訪問。如果使用以太網接口，就可以通過網絡(luò )更加容易地訪問繼電器。
用戶可編程按鈕
使用用戶可編程按鈕可執行手動控制、操作斷路器或閉鎖功能。通過使用由可編程按鈕控制的機械鎖定輸出可以取代外部開關及雙位置繼電器。隨C60供貨可提供7個可編程控制按鈕（3個為標準配置、另外4個為可選配置）和12個外型較大的用戶可編程按鈕（可選配置）。每個按鈕的控制作用均可通過編程實現，而且按鈕操作可直接記錄到事件順序記錄中。該記錄對于故障排除起到一種輔助作用。按鈕可以加注標簽，其功能清晰可見。
13.請介紹C60調試整定EnerVista軟件系統的功能？、
答：EnerVistaTM
EnerVistaTM軟件包是一套處于工業系統領先地位的軟件程序，該程序能夠簡化使用C60過程中的每一個方面。軟件中提供的工具可以即時監視變電站設備的狀態并可以即時查看由C60執行測量的任何電氣量的幅值。另外，使用EnerVista UR設置程序中的強大的COMTRADE工具以及順序事件查看器可以對故障原因進行分析。
EnerVistaTM LaunchPad
EnerVistaTM LaunchPad是一套功能強大的軟件包，它向用戶提供配置和維護所有GE Multilin
產品所需的全部設置和支持工具，它還包含一個文擋系統，該文檔系統的使用確保所有手冊、應用記錄和其他必要的文件能夠及時更新并且在需要時隨手可得。
Viewpoint Monitoring
Viewpoint Monitoring是一套功能強大的應用軟件，它可以提供變電站應用中所需的監視、控制、趨勢、報警和故障數據記錄功能。這一簡單易用的程序可以在幾分鐘之內配置為具有完全的可視性，借助于此軟件，還可以對所有GMultlin裝置的事件記錄和波形文件進行控制、自動檢索和存檔。
Viewpoint Engineer
Viewpoint Engineer是一套軟件工具，它的使用可以縮短編程、試驗和調試UR繼電器所需的時間。圖形化FlexLogicTM編輯器提高編程UR裝置的效率，它可以把控制圖的生成、邏輯存檔和繼電器編程變?yōu)橐粋€(gè)簡單的步驟。實時FlexLogicTM分析器簡化調試過程和故障排除過
程，它可以在方程改變狀態時顯示每一部分的狀態。
Viewpoint Maintenance
Viewpoint Maintenance是一套軟件工具，該軟件工具專門為維護人員設計。該軟件可以用于對完成調試的GE Multilin裝置進行故障診斷、維護和故障排除。僅僅點擊一下鼠標，該軟件就會(huì )提供給用戶一個簡化的報告，報告中將示出電力系統任何故障或問題原因。該軟件的使用可以提高繼電器的安全性能，它可以把裝置配置發生的任何改變都編輯成文檔形式并形成報告。
EnerVistaTM Integrator
EnerVistaTM Integrator是一套軟件工具，該軟件工具用于把GE Multilin裝置測量的數據發送給新的或現有的HMI、SCADA或DCS系統。該軟件可以大大縮短把GE Multilin裝置并入能量管理或電廠操作系統所需要的時間。軟件中還包括一種工具，該工具可以檢測到由所有繼電器創(chuàng )建的任何新的事件和新波形文件并可以把它們存儲在一個永久性歷史文檔之中，該文檔可給出一個全站的事件順序記錄。

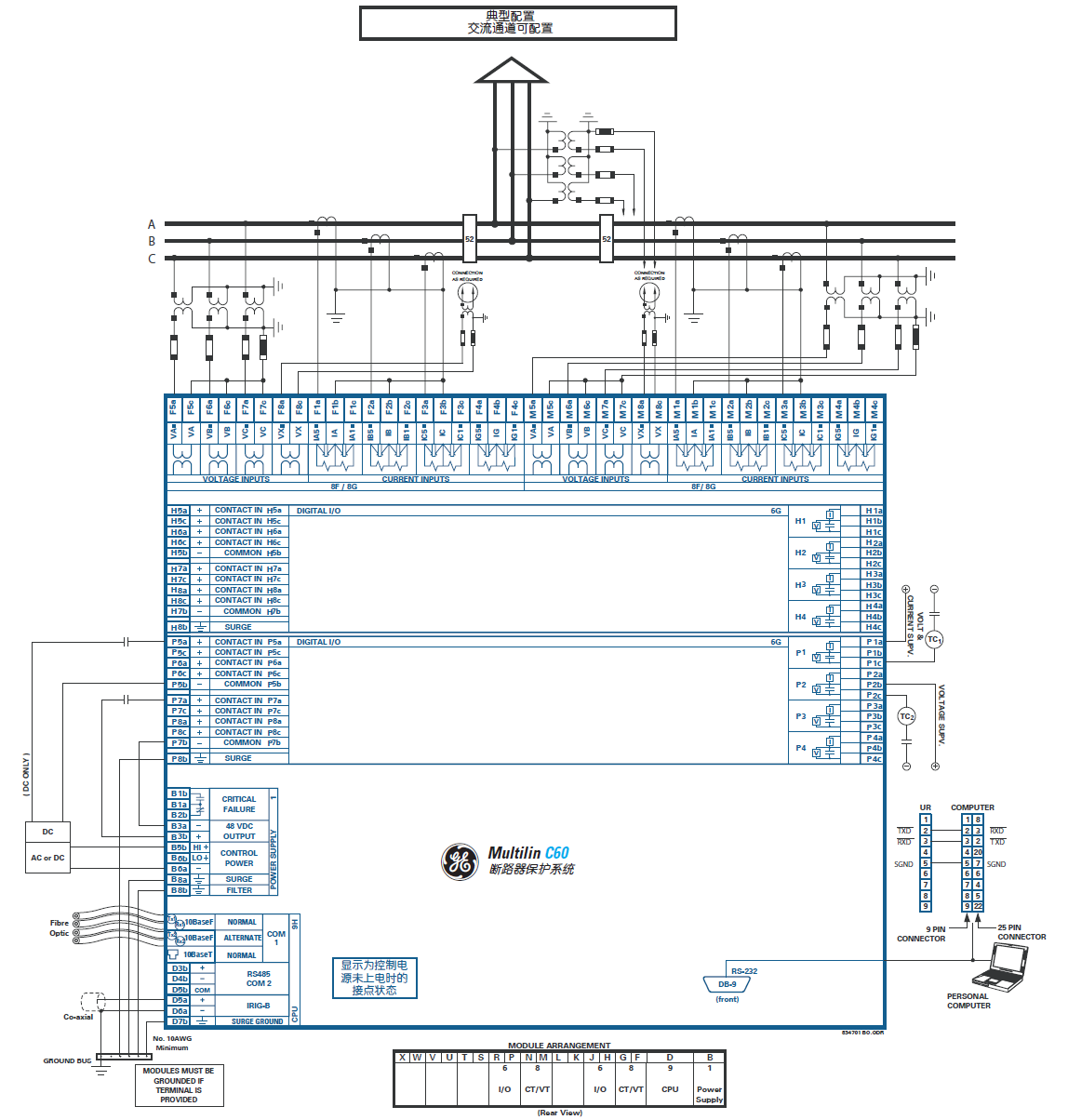

14：請繪制C60典型接線圖？
答:
